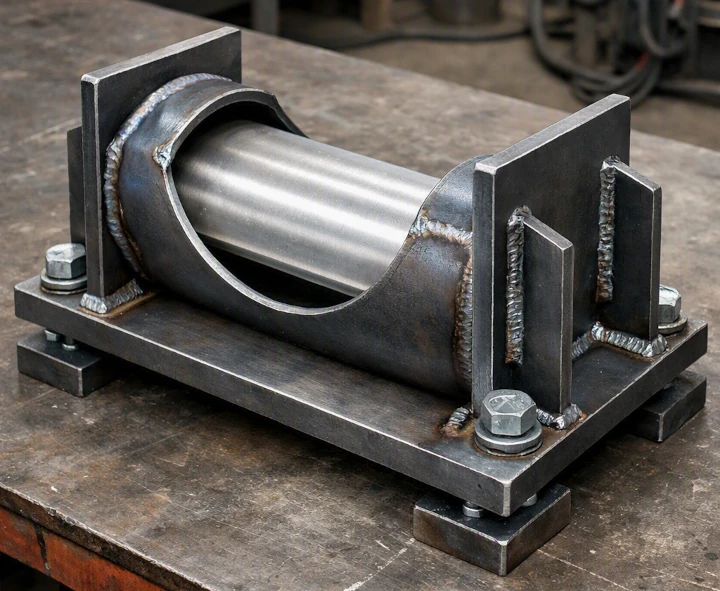

Скользящие опоры трубопроводов — ОСТ 36‑146‑88, Серии 4.903‑10 / 5.903‑13, футляры
Полный каталог скользящих опор для технологических трубопроводов, теплосетей и футляров. Приварные, хомутовые, корпусные, катковые, направляющие и сегментные опоры. Получить КП
Скользящие опоры обеспечивают продольное перемещение трубопровода, снижают нагрузку на трассу и защищают изоляцию. Подходят для стальных, ППУ, ПНД, ПВХ и композитных труб.
1. Скользящие опоры для технологических трубопроводов (ОСТ 36‑146‑88)
| Тип опоры | Маркировка | Вид конструкции | Специфика применения | Диаметр труб (Дн), мм |
|---|---|---|---|---|
| Тавровая приварная | ТП | Стальной тавр без хомутов | Для стальных труб без изоляции | 57 – 159 |
| Тавровая хомутовая | ТХ | Тавровая подставка + болтовой хомут | Без сварки к корпусу трубы | 57 – 159 |
| Корпусная приварная | КП | Штампованный / сварной корпус | Для средних и больших нагрузок | 57 – 1420 |
| Корпусная хомутовая | КХ | Корпус‑ложемент + хомуты | Для изолированных систем и газопроводов | 57 – 630 |
| Швеллерная приварная | ШП | Основание из швеллера | Экономичный вариант для малых диаметров | 57 – 82 |
| Уголковая приварная | УП | Опорные уголки | Для труб больших диаметров | 1020 – 1420 |
| Бескорпусная направляющая | ХБ | Хомут на строительной балке | Направляющая фиксация без подъема трубы | 25 – 530 |
2. Скользящие опоры для тепловых сетей (Серии 4.903‑10 и 5.903‑13)
| Тип по Серии | Маркировка | Особенности конструкции | Применение | Диаметр труб (Дн), мм |
|---|---|---|---|---|
| Серия 4.903‑10 Вып. 5 | Т13 | Сварной короб, труба лежит свободно | Теплосети подземной/надземной прокладки | 32 – 630 |
| Серия 4.903‑10 Вып. 5 | Т14 | Корпус с направляющими хомутами | Исключает поперечный сдвиг магистрали | 32 – 1420 |
| Серия 4.903‑10 Вып. 5 | Т15 | Катковая (роликовая) опора | Снижает трение на длинных участках | 194 – 1420 |
| Серия 5.903‑13 Вып. 8 | ТС‑623 / ТС‑624 | Сварной корпус под приварку | Температура среды до +450 °С | 32 – 1420 |
| Серия 5.903‑13 Вып. 8 | ТС‑625 | Корпус с удерживающим хомутом | Для магистралей с возможностью демонтажа | 57 – 1420 |
| ГОСТ 30732‑2006 | Опора для ППУ | Широкий ложемент + массивные хомуты | Для труб в ППУ‑изоляции | 32 – 1220 |
3. Дистанционные сегментные «скользячки» для футляров
| Тип сегмента | Материал | Принцип сборки | Высота ребер (мм) | Диаметр труб (Дн), мм |
|---|---|---|---|---|
| Микро (тип А) | Пластик (PE) | Кольцо из звеньев на болтах/защелках | 15 – 35 | 25 – 150 |
| Стандарт (тип А) | Пластик низкого трения | Полимерные сегменты с ребрами | 20 – 75 | 150 – 400 |
| Тяжелые (тип В) | Композит + сталь | Звенья с усиленным крепежом | 50 – 140 | 400 – 3000+ |
Опоры ОСТ 36‑146‑88
ТП, ТХ, КП, КХ, ШП, УП, ХБ
Диаметры: 25–1420 мм
Технологические трубопроводы
Опоры теплосетей
Т13, Т14, Т15, ТС‑623/624/625
Диаметры: 32–1420 мм
Серии 4.903‑10 / 5.903‑13
Сегментные скользячки
Микро / Стандарт / Тяжелые
Диаметры: 25–3000+ мм
Для прокладки в футлярах
ОСТ 36‑146‑88. Опоры для технологических трубопроводов: приварные, хомутовые, корпусные.
Серии 4.903‑10 / 5.903‑13. Специальные теплосетевые опоры для ГВС и магистралей.
ППУ‑опоры. Защищают полиэтиленовую оболочку при надземной прокладке.
Сегментные скользячки. Для протяжки труб в футлярах под дорогами и преградами.
